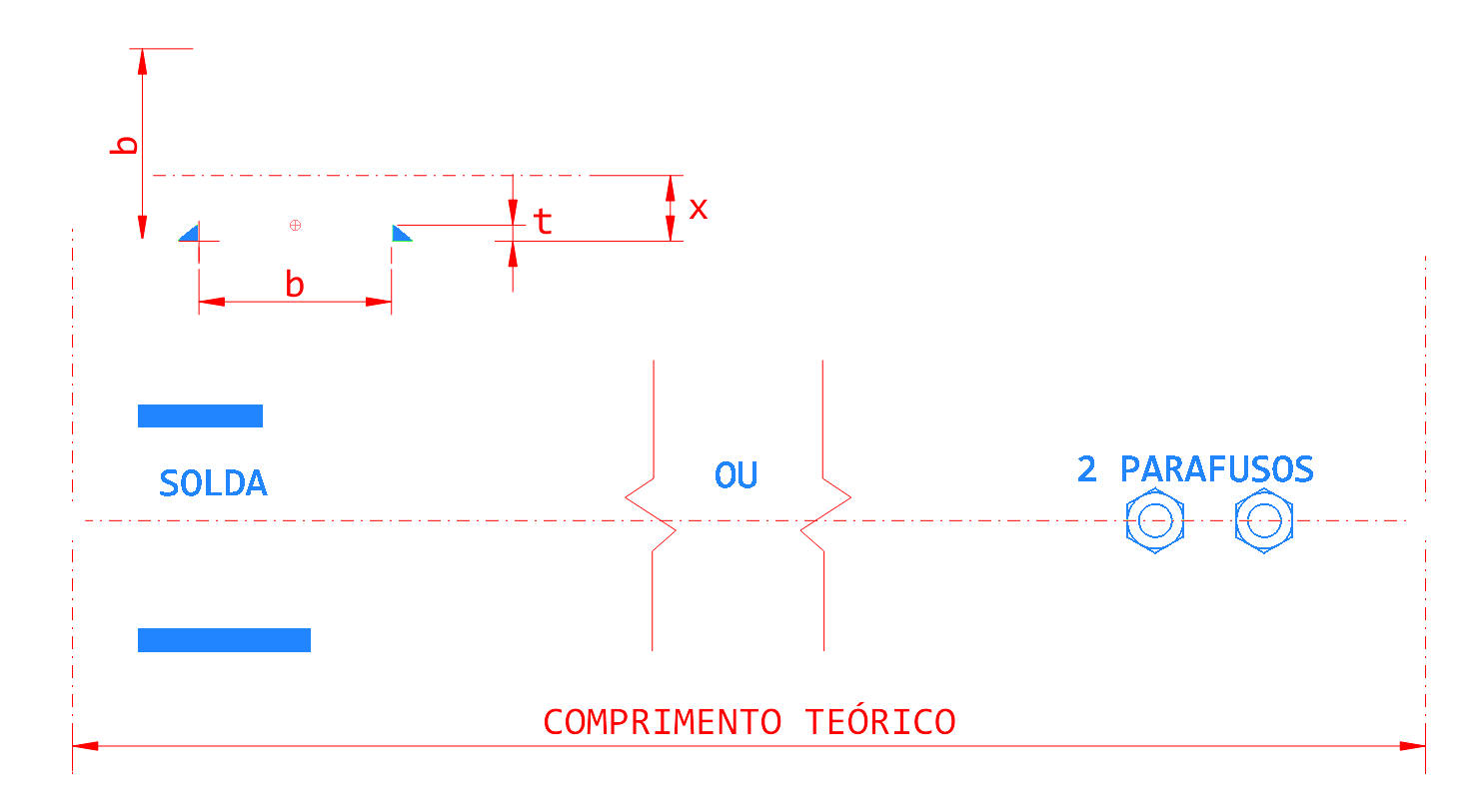

Normal de Compressão Resistente de Cálculo de Cantoneira Simples (NBR 8800-2024)
Cantoneiras Laminadas
L25.4 x 3.17
L31.75 x 3.17
L38.10 x 3.15
L44.45 x 3.17
L50.8 x 3.17
L63.5 x 4.76
L76.2 x 4.76
L88.9 x 6.35
L101.6 x 6.35
L127.0 x 6.35
L152.4 x 9.52
L203.2 x 15.88
Comprimento da barra (cm)
Tensão de escoamento do aço (MPa)
Tipologia Estrutural
Treliça Plana
Treliça Espacial
Calcular
Resultados
RELAÇÃO DO AÇO Nº Aço ø (mm) Quant. C. Unit (m) C. Total (m) Peso (kg) --------------------------------------------------------------------------- N1 CA50 8.00 7 4.20 29.40 11.613 N2 CA50 10.00 5 2.40 12.00 7.404 N3 CA60 5.00 36 0.90 32.40 4.990 N4 CA50 12.50 3 4.80 14.40 13.867 --------------------------------------------------------------------------- RESUMO DO AÇO ø (mm) C. Total (m) Peso (kg) ---------------------------------- 5.00 32.40 4.99 8.00 29.40 11.61 10.00 12.00 7.40 12.50 14.40 13.87 ---------------------------------- Total (kg) 37.874 RELAÇÃO DO AÇO Nº Aço ø (mm) Quant. C. Unit (m) C. Total (m) Peso (kg) --------------------------------------------------------------------------- N1 CA50 8.00 7 4.20 29.40 11.613 N2 CA50 10.00 5 2.40 12.00 7.404 N3 CA60 5.00 36 0.90 32.40 4.990 N4 CA50 12.50 3 4.80 14.40 13.867 --------------------------------------------------------------------------- RESUMO DO AÇO ø (mm) C. Total (m) Peso (kg) ---------------------------------- 5.00 32.40 4.99 8.00 29.40 11.61 10.00 12.00 7.40 12.50 14.40 13.87 ---------------------------------- Total (kg) 37.874 ---------------------------------------------------------- NORMAL DE COMPRESSÃO RESISTENTE DE CÁLCULO CANTONEIRA SIMPLES - TRELIÇA ESPACIAL - ABNT NBR8800:2008 Extremidades conectadas por solda ou 2 parafusos. ---------------------------------------------------------- Aba...................: 5.08 cm Espessura.............: 3.17 mm Área seção............: 3.12 cm² Inércia Ix............: 7.90 cm4 Raio de giração rx....: 1.59 cm4 ------------------------------------------------------- Comprimento de flambagem...................: 175.44 cm Esbeltez da barra..........................: 110.29 Largura efetiva da aba.....................: 5.08 cm Fator de redução X - flambagem global......: 0.52 ------------------------------------------------------- Normal de compressão resistente de cálculo : 37.21 kN -------------------------------------------------------
