Topographic Factor S1
Input

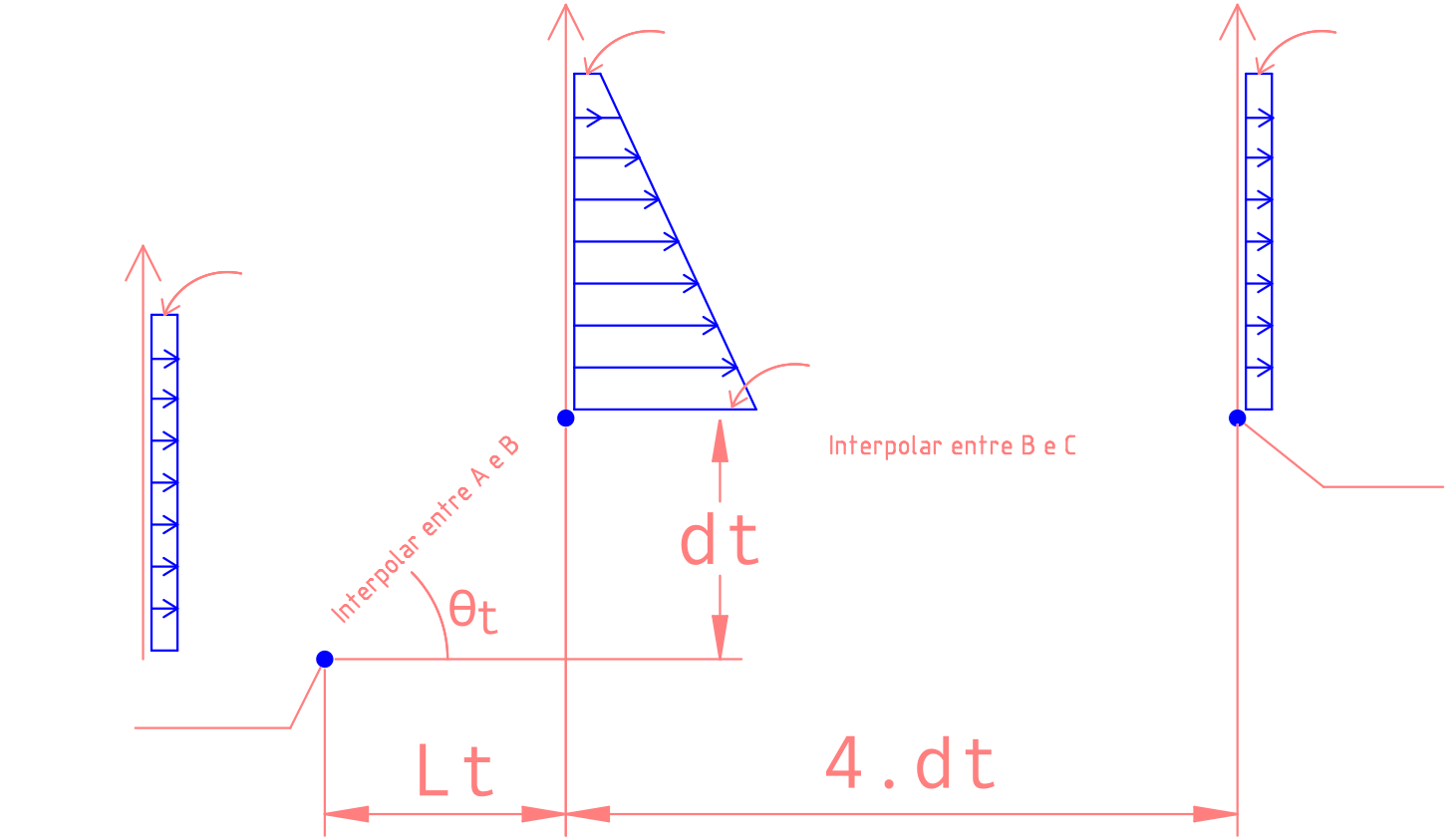

## TOPOGRAPHIC FACTOR S1 - ABNT NBR 6123:2023 - item 5.2 ## Hills, ridges, and escarpments dt = 30 %(m) height of the hill lt = 150 %(m) projection of the escarpment z = 10 %(m) height above ground level itp = 0 % Reduction factor % itp = (distance from B) / (4·dt) % or % itp = (distance from B) / lt
Results
------------------------------------------------------- NORMAL DE COMPRESSÃO RESISTENTE DE CÁLCULO CANTONEIRA DUPLA - ABNT NBR8800:2024 ------------------------------------------------------- Aba..............................: 6.35 cm Espessura........................: 4.76 mm Espessura presilha...............: 6.35 mm Espaçamento máximo presilhas.....: 91.96 cm N° de presilhas intermediárias...: 2 Área seção bruta.................: 11.64 cm² Inércia Ix.......................: 45.48 cm4 Raio de giração rx...............: 1.98 cm Raio de giração ry...............: 2.87 cm Yg...............................: 1.76 cm ------------------------------------------------------- Tensão de escoamento do aço............: 25.00 kN/cm² Comprimento de flambagem...............: 280.00 cm Esbeltez da barra - Eixo X.............: 141.64 cm Esbeltez da barra - Eixo Y.............: 97.55 cm Área efetiva da seção..................: 11.64 cm² Fator de redução X - flambagem global..: 0.345 ------------------------------------------------------- Normal de compressão resistente de cálculo : 91.29 kN ------------------------------------------------------- NORMAL DE COMPRESSÃO RESISTENTE DE CÁLCULO CANTONEIRA DUPLA - ABNT NBR8800:2024 ------------------------------------------------------- Aba..............................: 6.35 cm Espessura........................: 4.76 mm Espessura presilha...............: 6.35 mm Espaçamento máximo presilhas.....: 91.96 cm N° de presilhas intermediárias...: 2 Área seção bruta.................: 11.64 cm² Inércia Ix.......................: 45.48 cm4 Raio de giração rx...............: 1.98 cm Raio de giração ry...............: 2.87 cm Yg...............................: 1.76 cm ------------------------------------------------------- Tensão de escoamento do aço............: 25.00 kN/cm² Comprimento de flambagem...............: 280.00 cm Esbeltez da barra - Eixo X.............: 141.64 cm Esbeltez da barra - Eixo Y.............: 97.55 cm Área efetiva da seção..................: 11.64 cm² Fator de redução X - flambagem global..: 0.345 ------------------------------------------------------- Normal de compressão resistente de cálculo : 91.29 kN
Calculate
