Análise, dimensionamento e detalhamento de sapata

Figura

Entrada

##  DADOS DE ENTRADA PARA CÁLCULO DA SAPATA
 ## -----------------------------------------

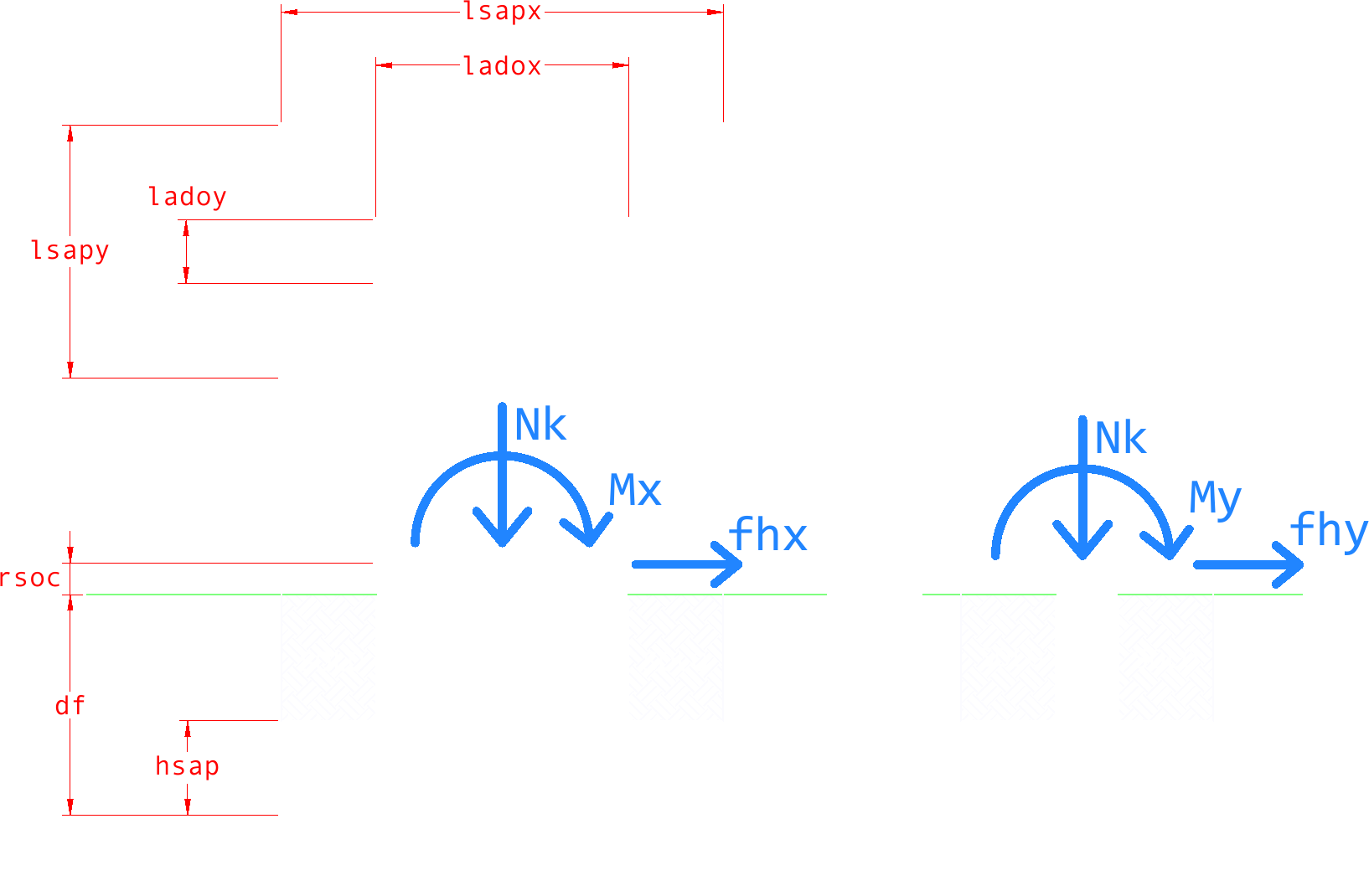

    % dimensões da sapata e profundidade (cm)
      lsapx = 150;      %lado x da sapata
      lsapy = 150;      %lado y da sapata
       hsap = 50;       %altura da sapata
         df = 100;      %profundidade da fundação

% Dimensões do sóculo ou pilar (cm)
       ladox = 30;                      % lado x do pilar
       ladoy = 30; 						% lado y do pilar
        rsoc = 20;                      % altura acima do solo
     soctipo = 1;                      	% soctipo = 0 - Sóculo ou Pilar ficticio
										% soctipo = 1 - Sóculo ou Pilar real

%características do solo
       Nspt = 8;       		% SPT médio abaixo da sapata
       tadm = 1.5;     		% tensão admissível kgf/cm²
     pesolo = 18;        	% Peso específico kN/m³
          u = 0.30;    	    % Coeficiente de atrito solo-concreto
							% 0.3 a 0.55

% Características do concreto e do aço
       fck = 25;        % fck em MPa
       fyk = 500;		% fyk em MPa

% Esforços no topo do pilar
        Nk = 150;     % Normal (kN) (+) compressão
        Mx = 1300;      % Momento de tombamento em X  (kN.cm)
        My = 1000;      % Momento de tombamento em Y  (kN.cm)
       fhx = 5;       % Força horizontal em X (kN)
       fhy = 5;       % Força horizontal em Y (kN)

%configurações para detalhamento
        cob = 5;         %cobrimento da armadura (cm)
        smax = 20;       %espaçamento máximo das armaduras (cm)
        estribo = 8.0;   %bitola do estribo horizontal (mm)
        neh = 2;         %número de estribos horizontais

        % Bitolas das armaduras positivas (mm)
        bitx = 10;      %paralela a x (mm)
        bity = 10;      %paralela a y (mm)

        % Bitolas das armaduras negativas (mm)
        bitxn = 8;     %paralela a x (mm)
        bityn = 8;     %paralela a x (mm)

Resultados Baixar detalhamento em DXF
