Visualização 3D

Botão para criação e visualização do modelo 3D.

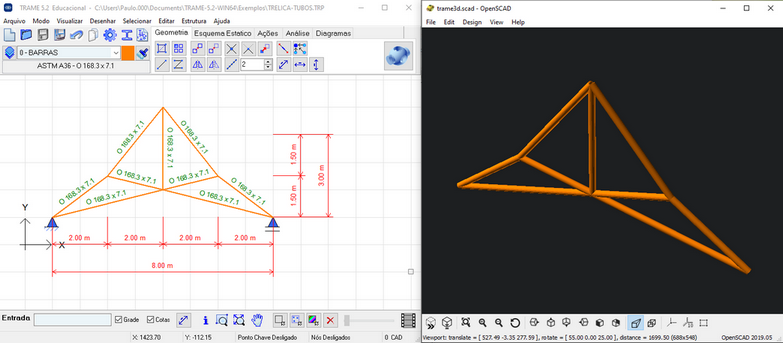

Através deste botão é possível gerar o modelo 3d da estrutura e visualizá-la no programa OpenSCAD.

Caso o programa OpenSCAD já esteja aberto, este comando irá atualizar o modelo 3D no visualizador.

Ao acessar este comando, o TRAME abre automaticamente a aplicação do OpenSCAD embutida na sub-diretório 'trame3d'.

Na tela do programa OpenSCAD, é sempre importante clicar no botão do comando "View All" ou Ctrl+Shift+V → para poder ajustar a escala de visualização do modelo.

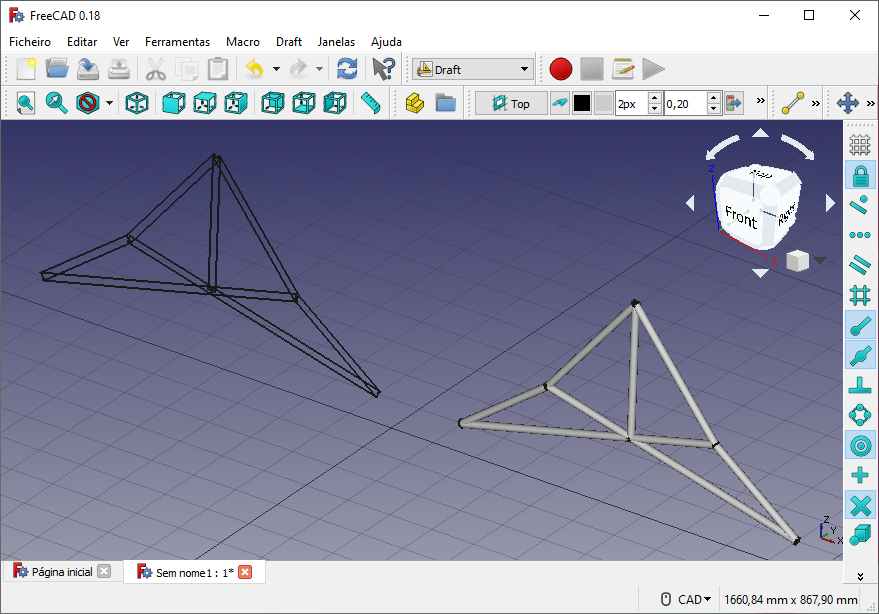

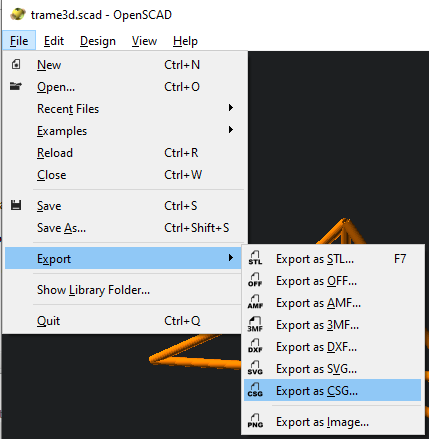

Por sua vez, o programa OpenSCAD oferece recursos para exportação do modelo 3D para diferentes formatos de arquivos, que podem ser importados em programas como o FreeCAD.
